電子式溫度控制器工作原理

工作原理

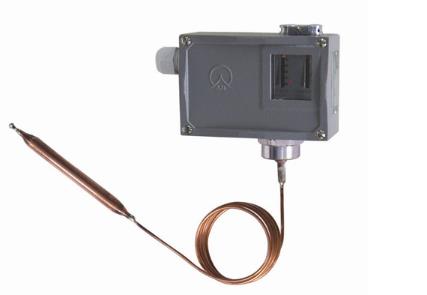

蒸氣壓力式

波紋管的動作作用于彈簧，彈簧的彈力是由控制板上的旋鈕所控制的，毛細管放在空調機的室內吸入空氣的風口處，對室內循環回風的溫度起反應。當室溫上升至調定的溫度時，毛細管和波紋管中的感溫劑氣體膨脹，使波紋管伸長并克服彈簧的彈力把開關觸點接通，此時壓縮機運轉，系統制冷，直到室溫又降至設定的溫度時，感溫包氣體收縮，波紋管收縮與彈簧一起動作，將開關置于斷開位置，使壓縮機的電動機電路切斷。以此反復動作，從而達到控制房間溫度的目的。

電子式溫度控制器

電子式溫度控制器（電阻式）是采用電阻感溫的方法來測量的，一般采用白金絲、銅絲、鎢絲以及半導體（熱敏電阻等）為測溫電阻，這些電阻各有其優確點。家用空調的傳感器大都是以熱敏電阻式。
