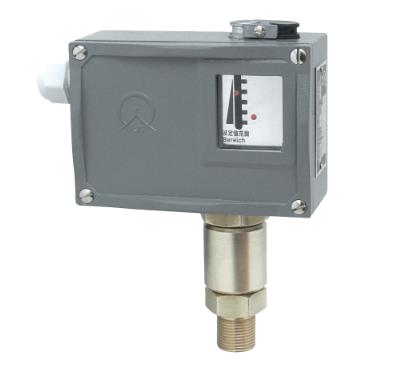

壓力控制器的正確調試

    壓力控制器可用于中性或腐蝕性氣體和液體介質。設定值范圍可調，調節范圍為0.02～42Mpa．切換差不可調．壓力控制器包括范圍比較廣品種比較多,我們公司主要有智能型壓力控制器、微壓型壓力控制器、彈簧壓力控制器、通用型壓力控制器經濟型壓力控制器等。

　壓力控制器的正確調試方法如下（要求被控介質的壓力保持在0.5-0.8Mpa之間）

　1.選用設定值范圍在0.1～1.0Mpa的壓力控制器

　2.旋動頂部右邊的壓力調節螺絲，使指針指示在標度尺的0.8Mpa(8kg或8bar)處，此值為上限切換值。

　3.旋動頂部左邊的壓力調節螺絲，使指針指示在標度尺的0.3Mpa，下限切換值=上限切換值-開關壓差=0.8-0.3=0.5，此值為下限切換值。

　4.將控制器的接線端子接入被控的電氣回路。請注意：①為公共接線。③為常開端輸出。⑤為常閉端輸出。高壓保護，請連接① ⑤ ，在正常升壓時，①-⑤接通(①-③不通)。壓力升到設定上*即0.8Mpa處，①-⑤不通(①-③接通)。壓力下降時，此時①-③接通，壓力下降到下限設定點即0.3Mpa處時。又切換為①-⑤接通(①-③不通)。降壓停止，壓力回升，則自動循環。

　5.接通電源，讓被控介質(水、氣)壓力上升。請注意觀察調正，使壓力控制器的設定值與壓力表指示一致，(如壓力升至上限設定時，開關尚未動作，即旋動壓力調節螺絲，微調到切換動作，并再次重復驗證一次)并作下限驗證，過程同上。(反復驗證幾次)用紅漆固定壓力控制器鐵殼頂部的壓力調節螺絲和壓差調節螺絲。

　安裝調試在使用說明上都有詳細描述，用戶可根據使用的實際情況進行參數調節，為了避免設置錯誤導致壓力控制器不能正常工作顯示，在使用之前先全面了解其參數
